帶支撐傳動軸（前軸）

帶支撐傳動軸

瀏覽量:

1000

帶支撐傳動軸

結構組成
1.突緣叉，2.萬向節總成，3.卡簧，4.萬向節叉，5軸管， 6.中間花鍵軸，7.中間支撐總成，8.中間凸緣，9.油杯， 10.螺母，11.開口銷子
產品特點
1.組裝后，傳動軸不但兩端法蘭與車體固定，中間支撐總成也需要固定在車架上。
2.該結構為輕、中、重型系列傳動軸；突緣叉和中間凸緣法蘭有多種形狀：端齒、圓盤、方盤。
3.傳動軸長度可根據客戶要求尺寸加工。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

庫存:



資質文件

產品描述

參數

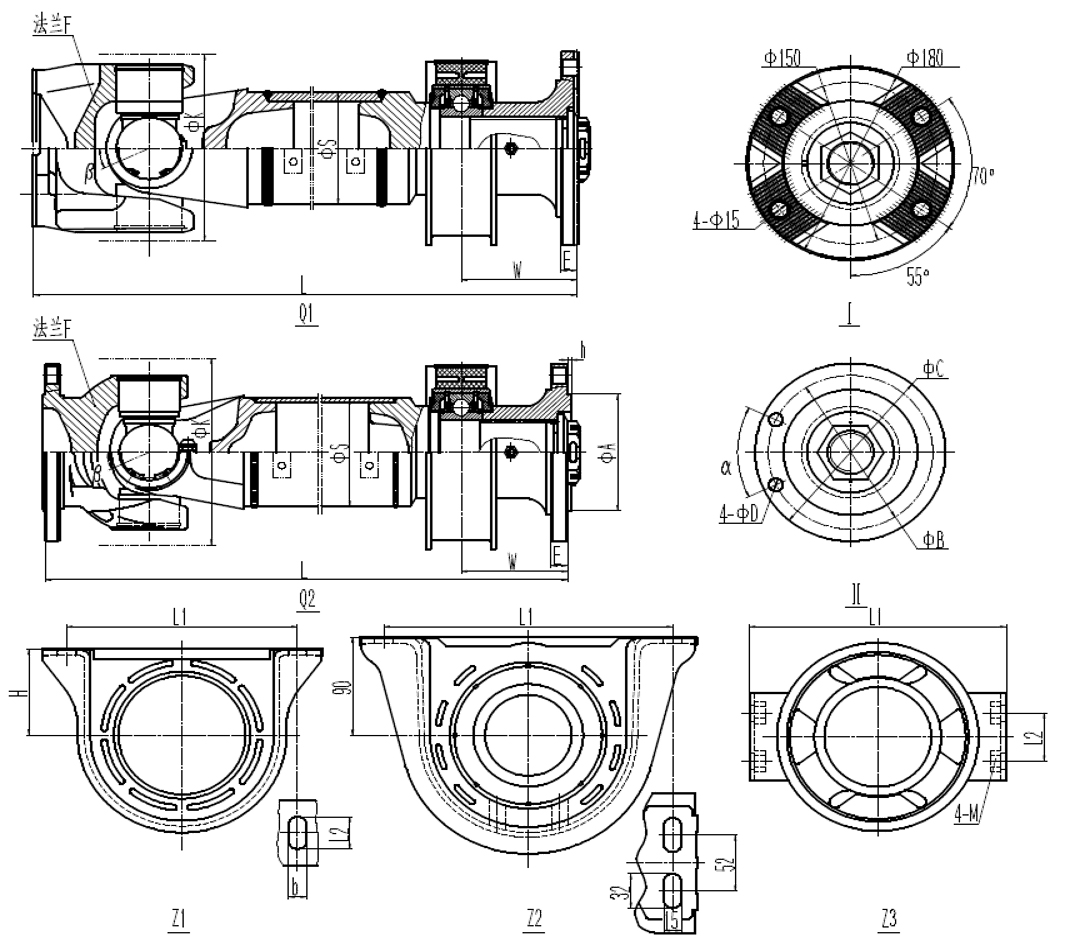

重型帶中間支承傳動軸結構參數圖

重型帶中間支承傳動軸結構參數

重型帶中間支承傳動軸結構參數

	Tsmax(N.m)	A	h	B	n-ΦD	α	E	K	S	β	W	H	L1	L2	b	4-M	L	結構	中間凸緣	支承總成	法蘭F	萬向節尺寸
5-1	16500	ISO-8667-T180		150	4-Φ15		14	156	92	35°	100	80	200	30	15		1060	Q1	Ⅰ	Z1	3-5	Φ52×133
5-2	16500	95	2.3	140	8-Φ16.1	45°	12	156	92	35°	100	80	200	30	15		1060	Q2	Ⅱ	Z1	3-7	Φ52×133
5-3	21000	ISO-8667-T180		150	4-Φ15		14	168	102	35°	100	80	200	30	15		1110	Q1	Ⅰ	Z1	3-14	Φ57×144
5-4	21000	95	2.3	140	8-Φ16.1	45°	12	168	102	35°	100	80	200	30	15		1110	Q2	Ⅱ	Z1	3-15	Φ57×144
5-5	21000	110	2.3	155.5	10-Φ16.1	36°	14	168	102	35°	100	80	200	30	15		1110	Q2	Ⅱ	Z1	3-16	Φ57×144
5-6	27000	ISO-8667-T180		150	4-Φ15		14	178	110	25°	110		247	50		4-M12*1.5	2170	Q1	Ⅰ	Z3	3-1	Φ57×152
5-7	27000	110	2.3	155.5	10-Φ16.1	36°	14	178	110	25°	110		247	50		4-M12*1.5	2170	Q2	Ⅱ	Z3	4-3	Φ57×152
5-8	27000	ISO-8667-T180		150	4-Φ15		14	178	110	25°	100	80	200	30	15		2170	Q1	Ⅰ	Z1	4-1	Φ57×152
5-9	30000	ISO-8667-T180		150	4-Φ15		14	195	130	25°	110	90	250	30	17		1360	Q1	Ⅰ	Z1	4-8	Φ62×160
5-10	30000	ISO-8667-T180		150	4-Φ15		14	185	120	25°	100	80	200	30	15		1200	Q1	Ⅰ	Z1	4-9	Φ63.5×152
5-11	44000	ISO-8667-T180		150	4-Φ15		14	185	140	22°	110	90	250	30	17		1410	Q1	Ⅰ	Z1	4-12	Φ68×165(89)
5-12	44000	ISO-8667-T180		150	4-Φ15		14	185	140	22°	128	90					1410	Q1	Ⅰ	Z2	4-12	Φ68×165(89)
5-13	44000	ISO-8667-T180		150	4-Φ15		14	185	140	22°	115.5		310	60		4-M18*1.5	1410	Q1	Ⅰ	Z3	4-12	Φ68×165(89)

說明：1.Tsmax：最大瞬時扭矩N.m;2.Lz：壓縮后最小長度;3.La：長度補償量;4.Lz+La：最大工作長度。
